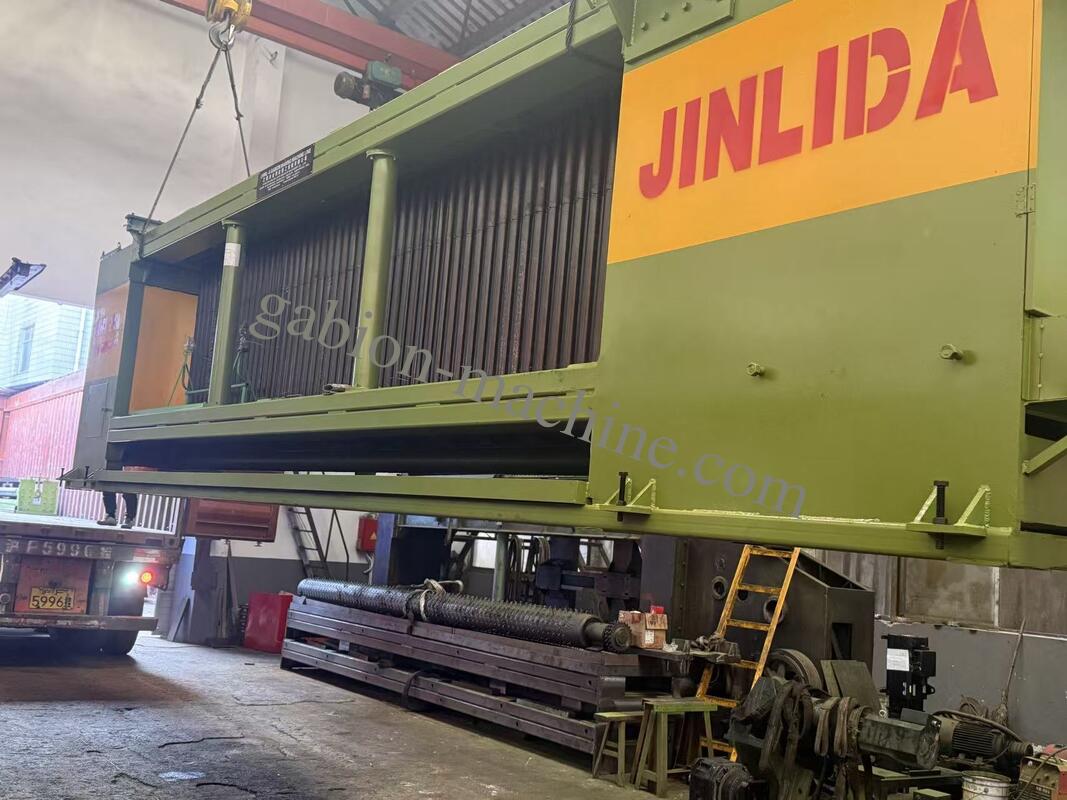

LNWL-5 CNC Gabion Mesh Machine 4300mm عرض کاری PLC Servo Drive برای حفاظت از شیب رودخانه

سیم گالوانیزه (گالوانیزه گرم، پوشش روی 40-350 گرم بر متر مربع)، سیم گالفان (آلیاژ روی-5% آلومینیوم، 2-3 برابر مقاومت در برابر خوردگی روی خالص در آب شیرین) و سیم روکش‌دار PVC (هسته 2.0-3.4 میلی‌متر + پوشش PVC 0.4-0.8 میلی‌متر). قالب‌های پیچ با روکش سرامیکی و غلتک‌های تغذیه نایلونی از آسیب به روکش در حین پردازش جلوگیری می‌کنند — یک الزام حیاتی برای پروژه‌های رودخانه و ساحلی که در آن یکپارچگی روکش مستقیماً طول عمر گابیون را تعیین می‌کند.

با سرعت نامی بیش از 28 حفره مش در دقیقه با بازشدگی 80*100 میلی‌متر و سیم گالوانیزه 2.7 میلی‌متر، این معادل تقریباً 50-65 پنل استاندارد در ساعت (پنل 2*1 متر) است. توان واقعی به قطر سیم (سیم ضخیم‌تر = کمی کندتر)، بازشدگی مش (مش ریزتر = پیچ‌های بیشتر در هر پنل = کمی کندتر) و مهارت اپراتور بستگی دارد. در یک تست تولید 8 ساعته کنترل شده با کویل‌های سیم از پیش آماده شده، GW-LN430 تعداد 432 پنل قابل استفاده (میانگین 54 پنل در ساعت) با نرخ ضایعات 1.4٪ تولید کرد. حداکثر خروجی روزانه: تقریباً 400-520 پنل در یک شیفت کاری.

یک اپراتور در شرایط تولید عادی. وظایف اپراتور عبارتند از: بارگذاری کویل‌های سیم (با جرثقیل سقفی یا لیفتراک — نه بلند کردن دستی)، انتخاب دستورالعمل‌های تولید در HMI، نظارت بر سیستم روانکاری خودکار، انجام بررسی‌های کیفی دوره‌ای (اندازه‌گیری بازشدگی مش هر 50 پنل) و مدیریت جمع‌کننده مش نهایی. یک نفر دوم برای جابجایی کویل سیم توصیه می‌شود اگر کویل‌ها از 300 کیلوگرم تجاوز کنند یا اگر کارخانه تجهیزات بالابر مکانیکی نداشته باشد. بازخورد واقعی: مشتریان گزارش می‌دهند که طراحی تک اپراتوری هزینه‌های نیروی کار را 50-67٪ نسبت به دستگاه‌های تنظیم مکانیکی که برای خروجی معادل به 2-3 اپراتور نیاز دارند، کاهش می‌دهد.

سه پیچ استاندارد صنعتی برای اکثر کاربردهای مهندسی عمران است: دیوارهای حائل، حفاظت از شیب، پوشش سواحل رودخانه، محوطه‌سازی. اتصال پیچ 65-75٪ استحکام کششی سیم اصلی را فراهم می‌کند (طبق آزمایش BS EN 10223-3). پنج پیچ تقریباً 15-20٪ استحکام اتصال اضافی (80-90٪ سیم اصلی) را فراهم می‌کند و زمانی مشخص می‌شود که: (الف) سازه گابیون از ارتفاع 8 متر تجاوز کند (بارهای اضافه بار بالاتر)، (ب) بارگذاری دینامیکی انتظار رود (کریدورهای راه‌آهن، مسیرهای کامیون سنگین)، (ج) مهندس طراح به طور خاص پیچ پیشرفته را در مشخصات پروژه خواسته باشد. قانون عملی: اگر مشخصات پروژه مشتری شما نوع پیچ را ذکر نمی‌کند، 3 پیچ پیش‌فرض است. اگر مشخصات می‌گوید "پیچ پیشرفته" یا "5 پیچ"، از پنج پیچ استفاده کنید. GW-LN430 هر دو را از طریق انتخاب پارامتر دیجیتال پشتیبانی می‌کند — بدون نیاز به تغییر سخت‌افزار.

سیستم روانکاری مرکزی خودکار وظیفه شماره 1 نگهداری — روانکاری یاتاقان — را بدون دخالت اپراتور انجام می‌دهد. مخزن روغن 3 لیتری تقریباً هر 4-6 ماه یکبار نیاز به پر شدن دارد (HMI 14 روز قبل از خالی شدن هشدار سطح پایین را ارائه می‌دهد). نگهداری دیگر: روزانه (10 دقیقه) — بازرسی بصری راهنماهای سیم، تمیز کردن صفحه HMI، بررسی فشار سیستم پنوماتیک. هفتگی (30 دقیقه) — بررسی تیزی تیغه برش، بازرسی سطوح دای گاید برای سایش، تأیید اتصالات کابل موتور سروو. ماهانه (2 ساعت) — تعویض عنصر فیلتر روانکاری خودکار، بررسی گشتاور تمام ترمینال‌های الکتریکی، کالیبراسیون سلول‌های بار کشش سیم با گیج فنر مرجع. سالانه (1 روز زمان توقف برنامه‌ریزی شده) — تعویض تسمه‌های زمان‌بندی، بازرسی لقی یاتاقان اصلی، بررسی کامل تشخیص PLC، تعویض روغن گیربکس (PAO مصنوعی، 15 لیتر). زمان توقف برنامه‌ریزی نشده مورد انتظار با نگهداری مناسب: <5 ساعت در هر 1000 ساعت کارکرد. GW-LN430 برای 6000-8000 ساعت کارکرد بین فواصل سرویس اصلی طراحی شده است.

بله — این یک کاربرد اصلی است. تشک‌های گابیون (ضخامت 0.17-0.50 متر * عرض 2.0-4.0 متر * طول 3.0-6.0 متر) برای حفاظت از فرسایش بستر رودخانه معمولاً به صورت مش رول فرم به جای پنل‌های برش خورده تولید می‌شوند. قرقره جمع‌کننده موتوری اختیاری GW-LN430 (2800 دلار آمریکا) مش پیوسته را روی یک درام 1.5 متری می‌پیچد تا به محل پروژه منتقل شود، جایی که در حین نصب به طول بریده می‌شود. این رویکرد رول فرم، اتصالات پنل را در جهت عرض تشک کاملاً حذف می‌کند. برای پنل‌های تشک با طول ثابت، قیچی برش یکپارچه برش‌های تمیز و مربعی را در عرض کامل 4300 میلی‌متر در فواصل برنامه‌ریزی شده تولید می‌کند.
